Заморочка с И-16

Перелопатив десятки фоток ишаков, обнаружил такую фичу, которую пока ни один кит/сет мануфакер не отследил: в верхнем правом выхлопном окне кроме собственно выхлопа живёт ещё какая-то трубочка значительно меньшего диаметра,при чём живёт она начиная с тип 5 и до самого 29-го. Растёт откуда-то снизу, со стороны картера мотора. Чаще всего в окне видна выколотка,закрывающая причинное место, но где-то (не найду) попадались кадры с прорезью и торчащей из неё трубочкой.

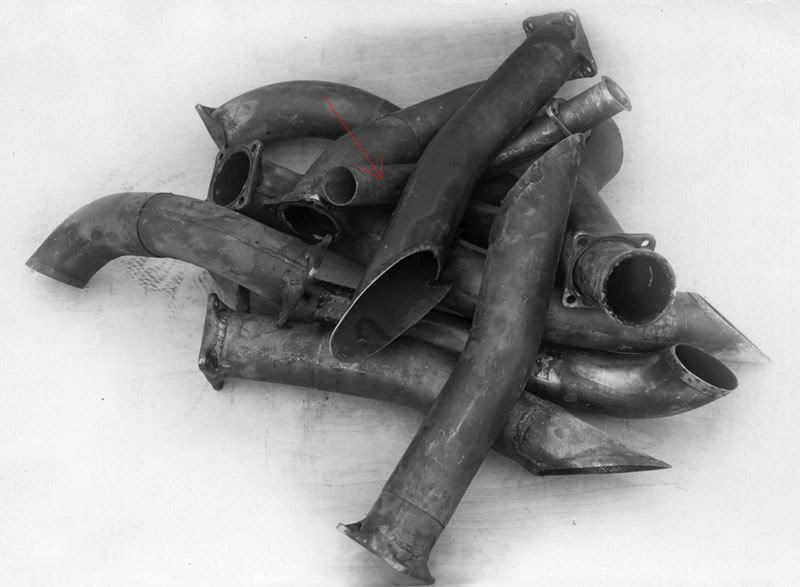

Сама трубочка видна на этом снимке (помечена стрелкой):
http://i12.photobucket.com/albums/a224/maxapoca/I-16_1.jpg

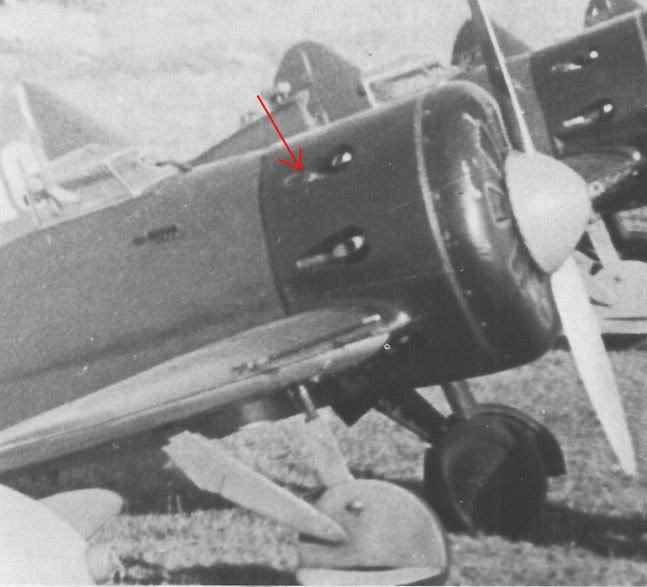

А вот выколотка на тип 5:
http://i12.photobucket.com/albums/a224/maxapoca/I-16_2.jpg



Или чуть иначе на тип 29, похоже на щель:
http://i12.photobucket.com/albums/a224/maxapoca/I-16_3.jpg



Очевидно, что эта приблуда изменила конфигурацию выхлопного патрубка, он короче остальных.
В обширном сете от Вектора в 32-м этот момент отсутствует, хотя, возможно, были варианты.
Вот сет:



Воопрос: знает ли кто-нибудь, какова роль этой трубочки и насколько её присутствие неизбежно на каждом ишаке?
Если это дренаж, то зачем же его срез перекрывать глухой выколоткой?

ТИА
